成都隔爆熱電偶/熱電阻：電纜引入裝置！
發布日期：2022-10-22 10:45:56瀏覽量：474
(1)電纜引入裝置
壓緊螺栓︰有足夠的強度且在引線入口處制成喇叭口形狀，或加工成內螺紋與布線鋼管連接。
密封圈︰材質為耐熱橡膠且需進行老化試驗，外徑D與接線盒孔徑之差≤1，內徑d與電纜外徑之差≤1，長度≥10(或0.7d，取大值），壁厚≥4（或0.3d，取大值)。
密封性︰接線盒在裝配好密封圈和金屬墊圈并擰緊壓緊螺栓后，經內水壓1MPa作用2min，無任何滲漏水滴現象。
(2)隔爆接線盒
接線盒∶采用抗拉強度≥120MPa，含鎂量≥0.5%的鋁合金制造，主腔與空腔之間采用平面圓筒止口隔爆結構或密封結構，主腔、空腔與外界環境間采用螺紋隔爆結構。
接線座︰采用阻燃型，耐熱等級為H以上的絕緣材料制造，接線柱之間及接線柱與外殼之間的電氣間隙與爬電距離≥3mm。
螺釘螺母∶接線螺釘螺母用黃銅制造，緊固螺釘螺母用鋼材制造，需經電鍍處理，采用彈性墊圈或雙螺母以防止松動。

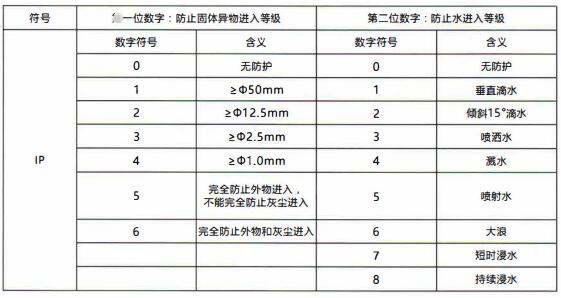

●防護等級
防護等級是對危險部件、防止異物進入所提供的保護程度，用IP表示，一般常用接線盒為IP54，高為IP65，數字含義如下表∶
